概述



32位高性價比微控制器，基于平頭哥RISC CPU內核開發，最高主頻48MHz，內置高速存儲器，集成多種外設資源，支持觸摸按鍵，支持LED點陣和矩陣驅動。

產品亮點




  • 最多支持8x10點陣LED驅動
  • 多達26個GPIO，均支持外部中斷
  • 最多4個大電流驅動管腳
  • 內部模塊互聯觸發
  • 最多26路觸摸按鍵控制器，硬件觸控，環境自適應，低功耗，支持動態CS 10V


典型應用




  • 電飯煲
  • 電烤箱
  • 咖啡機
  • 空氣炸鍋
  • 智能門鎖


重要特色





  • > 工作電壓：1.8V-5.5V@48MHz
  • > 最大48KBPFLASH，2KB DFLASH，最大3KB SRAM
  • > 最多26個通用GPIO，所有管腳支持外部中斷
  • > 最多9個大電流驅動管腳(HSIO)，每個管腳支持最大150mA灌電流@1.5V
  • > 事件觸發控制器(ETCB)，支持模塊間互聯
  • > 1個12位獨立看門狗定時器(IWDT)
  • > 1個8位窗口看門狗定時器(WWDT)
  • > 4個16位基本定時器(BT)
  • > 1個16位通用定時器(GPTA)
  • > 1個16位高級定時器(GPTB)，支持1組互補PWM輸出+1路獨立輸出
  • > 1個16位低功耗定時器(TC3)，支持STOP模式喚醒
  • > 2個UART接口
  • > 1個I2C接口，最高400Kbit/s
  • > 1個SPI接口
  • > 1個LED控制器，支持最大 11SEG x 9COM 矩陣驅動或 8 x 9 串行點陣驅動
  • > 1個12位ADC，最高轉換速率1MSPS，支持溫度傳感器
  • > 最大26路的觸摸按鍵控制器，CS動態10V標準
  • > 封裝：提供SOP28封裝類型
  • > ESD HBM ±4KV，EFT±4KV

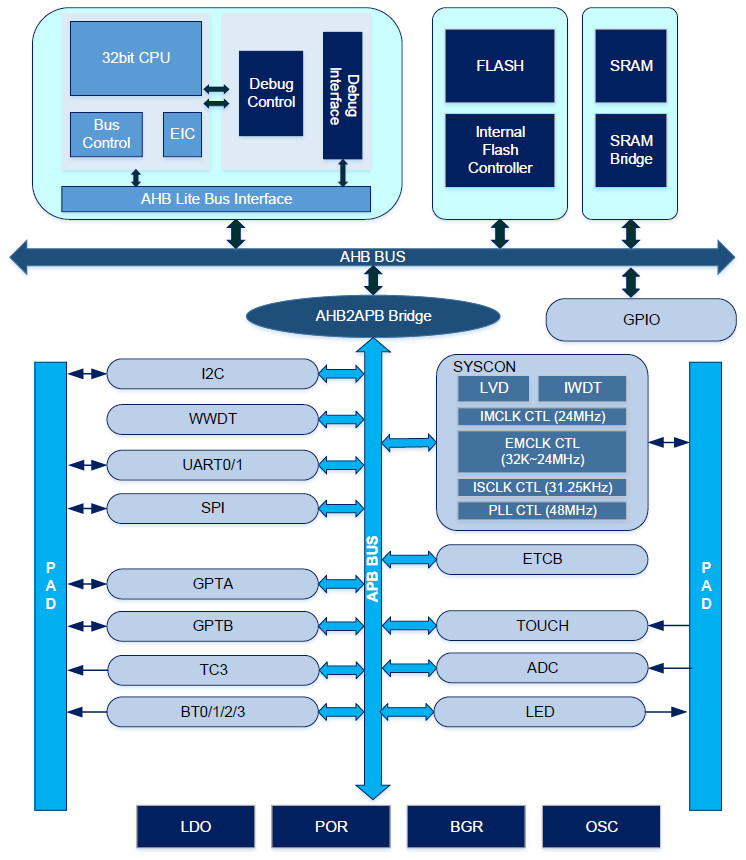

模塊框圖

選型表

Part NO. Op.Volt Temp Freq Pin GPIO HSIO FLASH RAM Dflash IWDT WWDT BT TC3 GPTA GPTB UART IIC SPI ADC LED TOUCH DEEP SLEEP PACKAGE
APT32F1042G7M6 1.8~5.5V -40~85℃ 48MHz 28 26 9 48K 3K 2K 1 1 4 1 1 1 2 1 1 12bitx26ch 9COMx11SEG 26ch 4uA SOP28
