芯片簡介

    愛普特微電(dian)子推(tui)出的基于(yu)平頭哥(ge)半導體(T-HEAD Semiconductor) CPU內核(he)開(kai)發的32位(wei)高性能(neng)低成本(ben)單片機(ji),工作電(dian)壓范圍(wei)1.8V-5.5V,主頻最高可(ke)達48MHz,片載64K(32Kbytes可(ke)選(xuan))程(cheng)序閃(shan)存,獨立2Kbytes數(shu)據閃(shan)存,含4Kbytes SRAM,豐富外(wai)設接口,支(zhi)持(chi)硬件CRC,獨立除(chu)法器,支(zhi)持(chi)低電(dian)壓檢(jian)(jian)測(ce)(ce),支(zhi)持(chi)內部模塊(kuai)互聯觸發,搭載增強型PWM,12位(wei)高精度的ADC,觸摸檢(jian)(jian)測(ce)(ce)和(he)靜(jing)電(dian)檢(jian)(jian)測(ce)(ce)等功能(neng)。APT32系列芯片,具備寬(kuan)電(dian)壓、高信噪比,優(you)異(yi)的EFT、CS、ESD性能(neng),CS通過10V 0.15~230MHz A級(ji)測(ce)(ce)試,EFT通過±4KV A級(ji)測(ce)(ce)試,ESD通過HBM 4000V,MM200V,CDM500V測(ce)(ce)試。 以上這些(xie)特性使該系列單片機(ji)可(ke)以廣泛地適(shi)用(yong)于(yu)各種應用(yong),同(tong)時在(zai)專業領域也可(ke)以大顯身手(shou)。

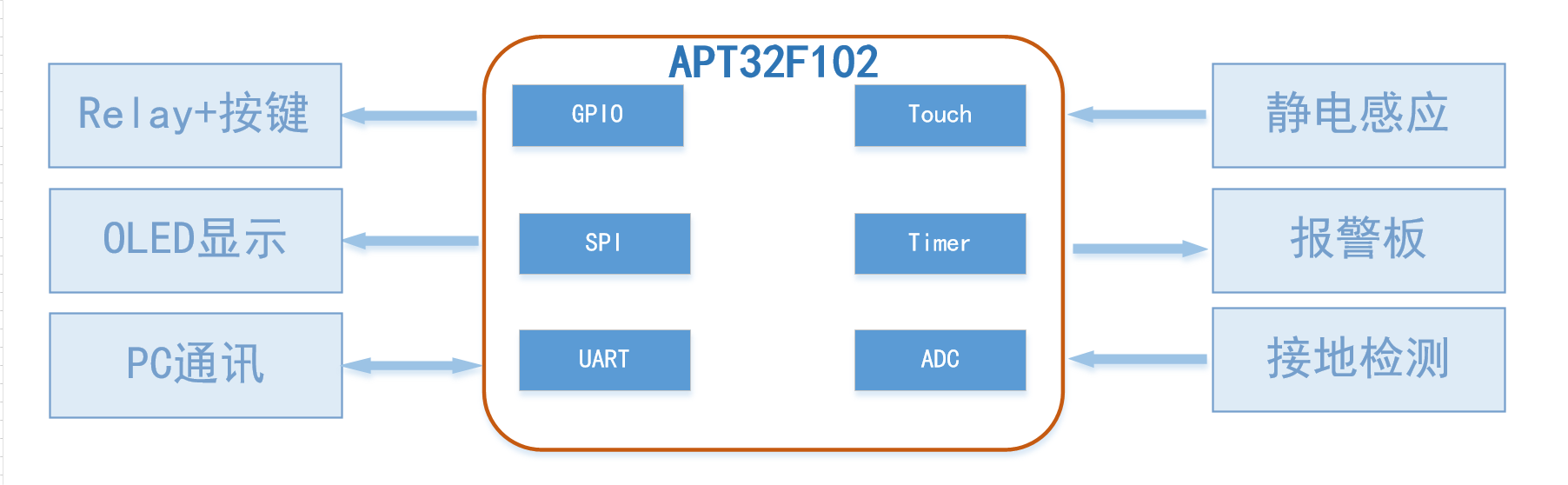

方案框圖

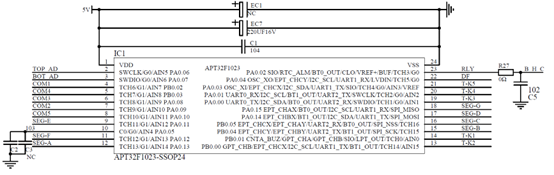

電路圖


MCU使用資源

  • BT0定時器:報警定時器
  • GPIO:4個IO用作按鍵識別、1個IO做繼電器的控制
  • UART:數據通信和配置
  • Touch:2個touch key作為靜電檢測接口
  • ADC:1個ADC 檢測接地情況
  • SPI:驅動OLED顯示屏
  • IFC:用于存儲數據

方案特點

  • 控制板電路簡單,元器件少
  • 使用102芯片內部獨特的電路結構和算法,識別外部靜電量的變化
  • 自動識別設備接地狀態,檢測人體是否靠近,并報警處理
  • 靜電門檻可根據現場情況,進行獨立設置,并記錄
  • 快速消除人體靜電
  • 高抗干擾性,可在室外,工廠,潮濕環境下可靠工作
  • 產品形態
