車載(zai)逆變器(qi)(qi)(qi)又稱電(dian)源(yuan)轉換(huan)器(qi)(qi)(qi)，是將(jiang)汽車的(de)(de)12V直流(liu)(liu)電(dian)轉換(huan)為(wei)220V交流(liu)(liu)電(dian)，以便在車內可(ke)以為(wei)手機(ji)、筆(bi)記(ji)本電(dian)腦、游戲機(ji)、電(dian)動工具等多種電(dian)器(qi)(qi)(qi)提(ti)供(gong)快捷供(gong)電(dian)。隨著汽車電(dian)子化程度的(de)(de)不斷(duan)提(ti)高(gao)，車載(zai)逆變器(qi)(qi)(qi)的(de)(de)市場需求也在穩步增(zeng)長(chang)。
愛普特車(che)載逆(ni)變(bian)器(qi)方案前級由APT32F1023B控制推挽(wan)升(sheng)壓(ya),后級基于APT32F1023B全橋(qiao)逆(ni)變(bian)。輸入(ru)電(dian)(dian)源11-15V、28.5A，可逆(ni)變(bian)輸出(chu)為110V-120V 、60HZ、2.6A、300W。還自帶2個5V、4.8A USB接口，為電(dian)(dian)子(zi)設(she)備提供了極大的(de)便利。該方案不(bu)僅具(ju)有(you)(you)高度的(de)穩(wen)定性，還有(you)(you)極高的(de)安全性能，能有(you)(you)效地(di)避免電(dian)(dian)子(zi)設(she)備被燒(shao)壞(huai)。

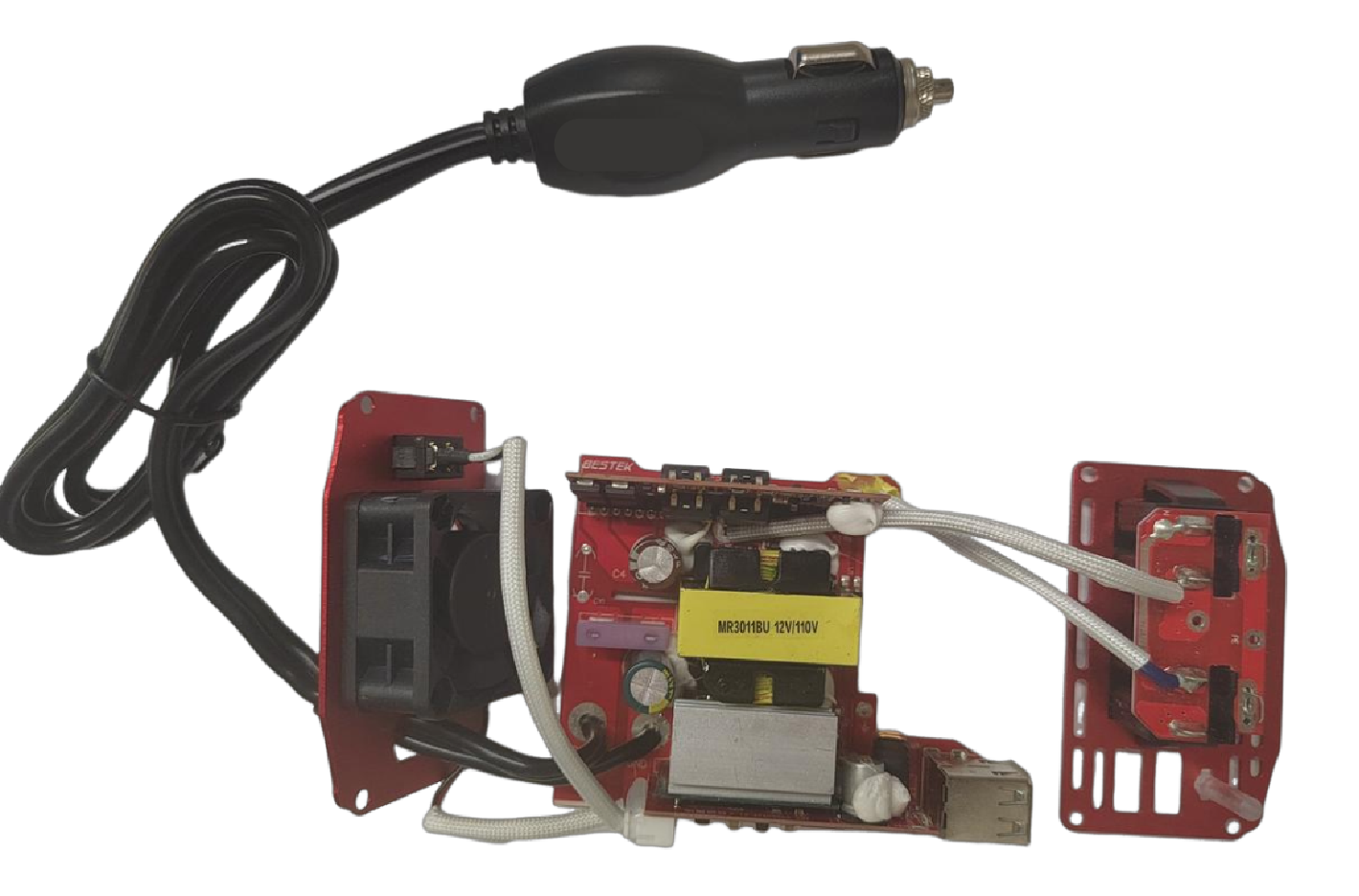

方案成品(pin)板

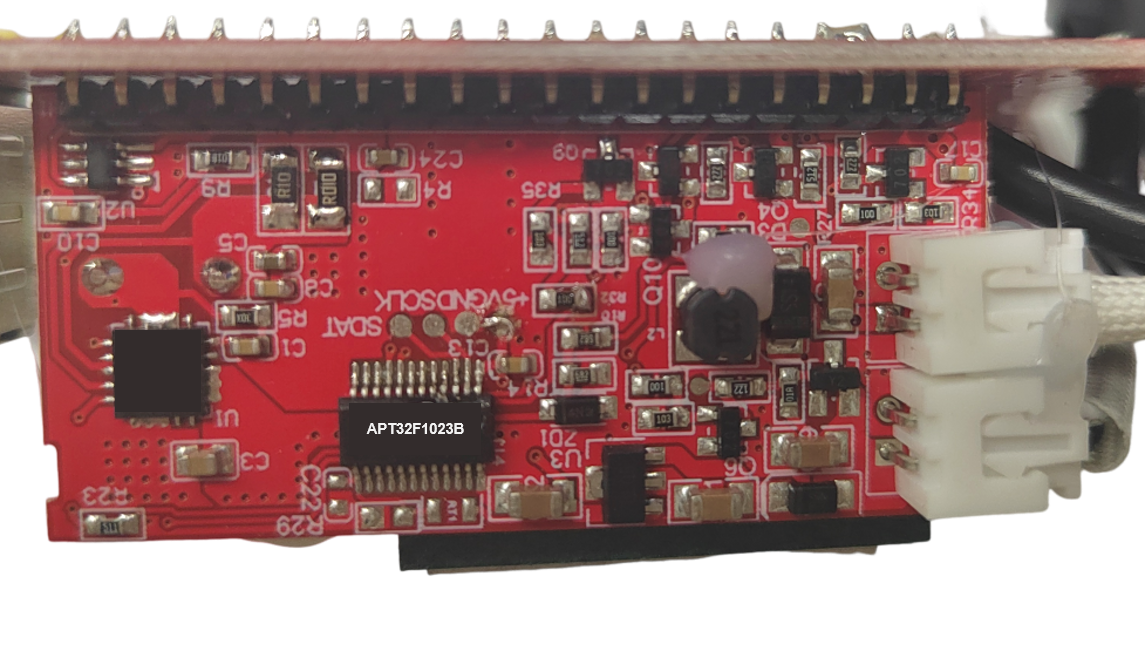

前級模塊

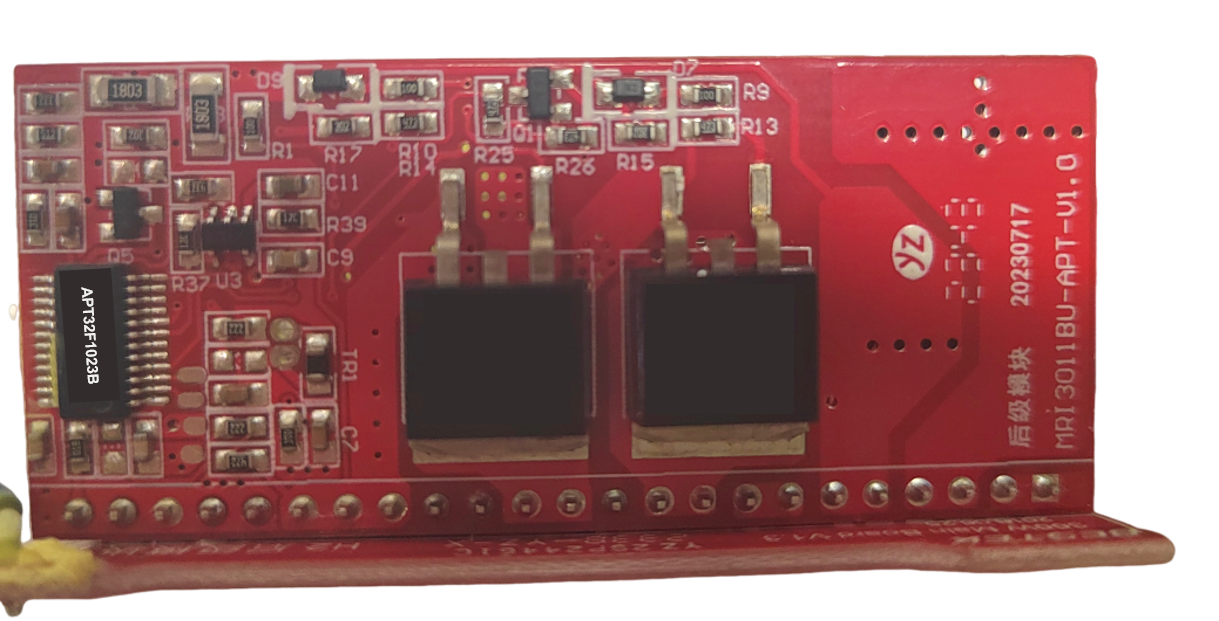

后級模塊
方案特性：
● 具備充足的存儲器，可進行(xing)程序代碼和相關(guan)數據(ju)的存儲。
● 具有(you)豐富的(de)PWM資源，如EPT、GPT等(deng)模塊，可(ke)控(kong)制輸出波形，確保輸出的(de)交(jiao)流(liu)電(dian)穩定可(ke)靠。同時(shi)采用溫控(kong)方式(shi)控(kong)制散(san)熱風(feng)扇，有(you)效(xiao)降低設(she)備運行溫度。
● EPT具有硬件緊急模式，EPT具有硬件緊急模式，可選擇LVD觸發信號源 ，實現(xian)PWM輸出的(de)保(bao)護(hu)聯動，從(cong)而(er)有效(xiao)防止(zhi)MOS管(guan)損壞，提(ti)(ti)升設備的(de)安全性(xing)，實現(xian)PWM輸出的(de)保(bao)護(hu)聯動，從(cong)而(er)有效(xiao)防止(zhi)MOS管(guan)損壞，提(ti)(ti)升設備的(de)安全性(xing)。
● 內置多(duo)路ADC通道(dao)，采用(yong)12位(wei)模數(shu)逐次逼近電路，最大轉(zhuan)換速度1MSPS，可用(yong)于(yu)精(jing)準測量電流、電壓、溫度等(deng)關鍵參數(shu)等(deng)。
● 配備了多種通信接口：如UART、SPI、I2C等，方便(bian)遠程監控或與(yu)其(qi)他設備進行高效(xiao)通信。

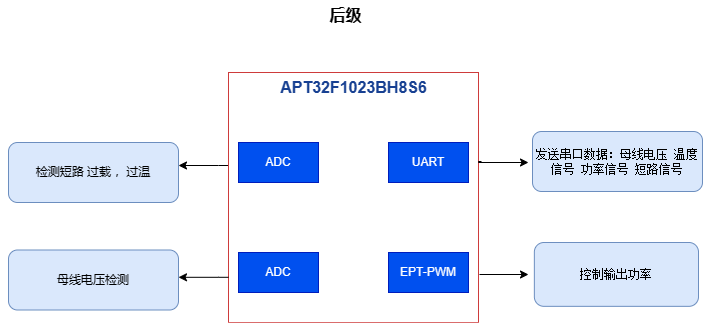

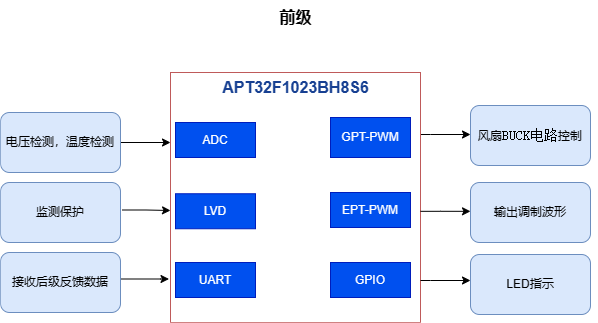

方案框圖：
該款(kuan)車(che)載逆變器方案采用的(de)主控MCU是(shi)愛(ai)普特APT32F1023B，這(zhe)是(shi)愛(ai)普特基于自研IP庫(ku)及RISC核研發的(de)全國(guo)產高(gao)可靠(kao)32位MCU，搭載增強(qiang)型PWM、12位高(gao)精度ADC，具(ju)備寬(kuan)電壓、高(gao)信噪(zao)比、優(you)異的(de)EFT、CS、ESD性(xing)能、觸摸檢測等功能。
更多APT32F1023B的芯片特性：
● 片載64K程(cheng)序(xu)閃存，獨立2Kbytes數據閃存
● 內含(han)4Kbytes SRAM，可(ke)用于堆棧，數據存(cun)儲，代碼存(cun)儲
● 工(gong)作溫度(du)：40 to 105°C
● 工作(zuo)電壓范(fan)圍：1.8 to 5.5V
● 最高工作頻率：24MHz
● 中斷控制器：支持動態配置的可嵌套(tao)中斷 (NVIC)
● 增強(qiang)的時(shi)鐘和功耗控制器(SYSCON)
● 獨立看門狗(gou)定時器(IWDT)
● 1x16位增強型定(ding)時器(qi)/計(ji)數(shu)器(qi)(EPT)，每個(ge)TIMER支持(chi)7路PWM輸出(chu)功能(neng)，其中(zhong)6路可配置為互補帶死區
● 1x16位通用定時器/計(ji)數(shu)器，支持2路(lu)PWM輸(shu)出功能(neng) (GPT)
● 1x16位計數器(qi)(COUNTERA)，支(zhi)持自(zi)動重載(zai)功能(neng)以(yi)及單次(ci)或(huo)者循環計數功能(neng)(載(zai)波發生器(qi))
● 2x16位基本計時TIMER （Basic Timer）
● 1x16位低功(gong)耗TIMER（LPT）
● 1x16位(wei)RTC
● 1x8位(wei)WWDT
● 串(chuan)行通(tong)信接(jie)口：1x I2C，3x UART，1/0 x SPI，1 x SIO
● 多達(da)16路的12位ADC，支持(chi)內(nei)部/外部VREF輸入
● 支持96bit UID功(gong)能
● 最(zui)多支持22個GPIO，所(suo)有GPIO均可配置為外部中斷
● 支持三種工(gong)作模(mo)式(shi)：RUN，SLEEP，和DEEP-SLEEP模(mo)式(shi)
● 多(duo)達17路的(de)觸摸按鍵控制器
● 4 個大電流驅動管腳(jiao)(每個管腳(jiao)支持灌入(ru)最大電流為120mA)
APT32F1023B以(yi)其(qi)優(you)異的(de)(de)性能及卓越的(de)(de)品質保證，獲得了廣大客(ke)戶的(de)(de)認可，正廣泛應用(yong)于工業控(kong)(kong)制，觸控(kong)(kong)家電，消(xiao)費電子(zi)設備等領域，并成為以(yi)上應用(yong)市場國產(chan)替代和(he)創(chuang)新產(chan)品的(de)(de)更優(you)選擇。
如需了解(jie)更多產品或方案詳情(qing)，請聯系(xi)愛(ai)普(pu)特(te)微電子。
