TWS耳(er)(er)機(ji)是指真正無線立體聲(sheng)耳(er)(er)機(ji)，它(ta)可以(yi)擯棄(qi)耳(er)(er)機(ji)線材纏繞的(de)煩惱，同時(shi)通(tong)過(guo)雙耳(er)(er)立體聲(sheng)來提升(sheng)音(yin)質(zhi)效果，改(gai)善(shan)通(tong)話質(zhi)量。另外(wai)TWS耳(er)(er)機(ji)還具備(bei)小巧，便捷，可隨時(shi)充電(dian)等優勢，逐步取代傳(chuan)統(tong)耳(er)(er)機(ji)的(de)市占率。

今天我們拿到了(le)一款某知(zhi)名品牌的TWS耳(er)機(ji)充電倉。據悉，這款TWS耳(er)機(ji)充電倉具有(you)白色(se)與藍色(se)兩種外觀顏色(se)，采(cai)用淺(qian)入耳(er)設計，配備3種尺寸液態硅(gui)膠耳(er)塞，單耳(er)重量僅4.7g，10mm單元搭(da)配高靈(ling)敏復合振(zhen)膜。整(zheng)機(ji)續航可高達24小時。

現在，我們(men)就對這款TWS耳(er)機充電倉進行拆解吧！

充電倉外觀

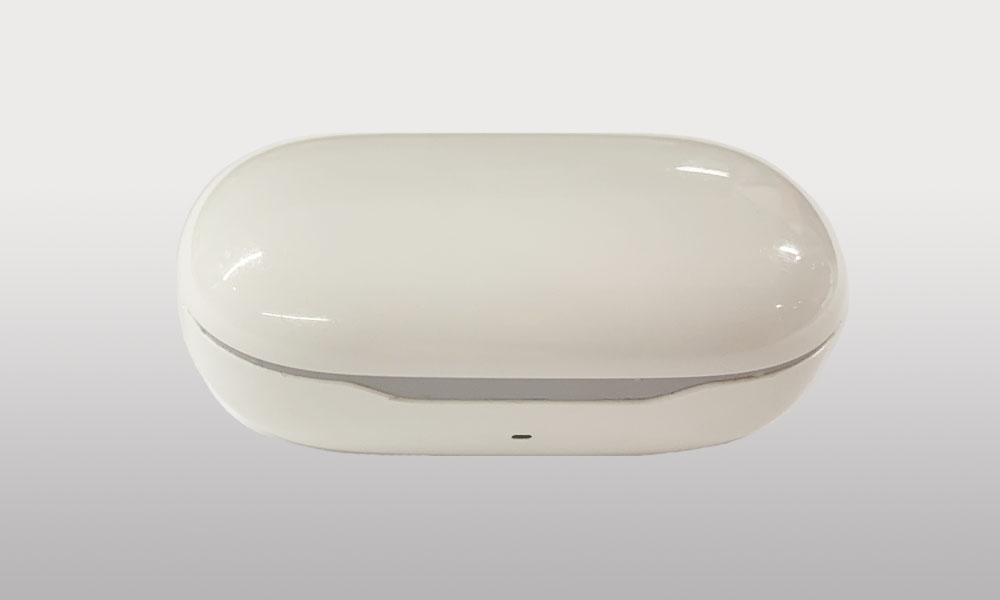

這款TWS耳機充電倉采用的是圓角(jiao)方形(xing)設(she)計，此款為白色，質(zhi)感光滑透(tou)亮(liang)。耳機整(zheng)體(ti)外觀(guan)小巧，質(zhi)量輕(qing)，非常便于攜帶。充電倉正(zheng)面(mian)有(you)一個指(zhi)示燈(deng)。

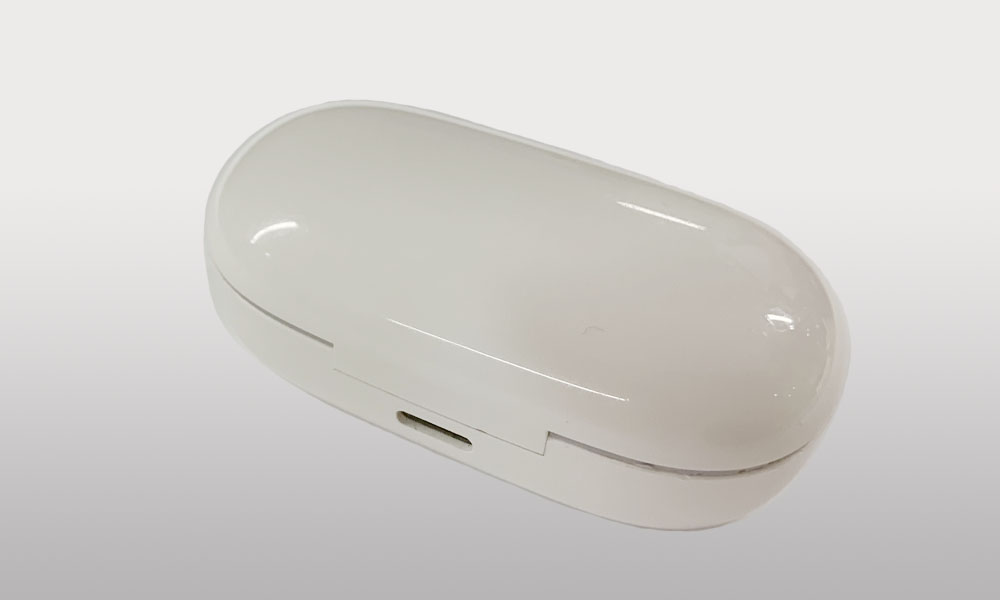

充電(dian)倉后面配備了Type-C充電(dian)接口。

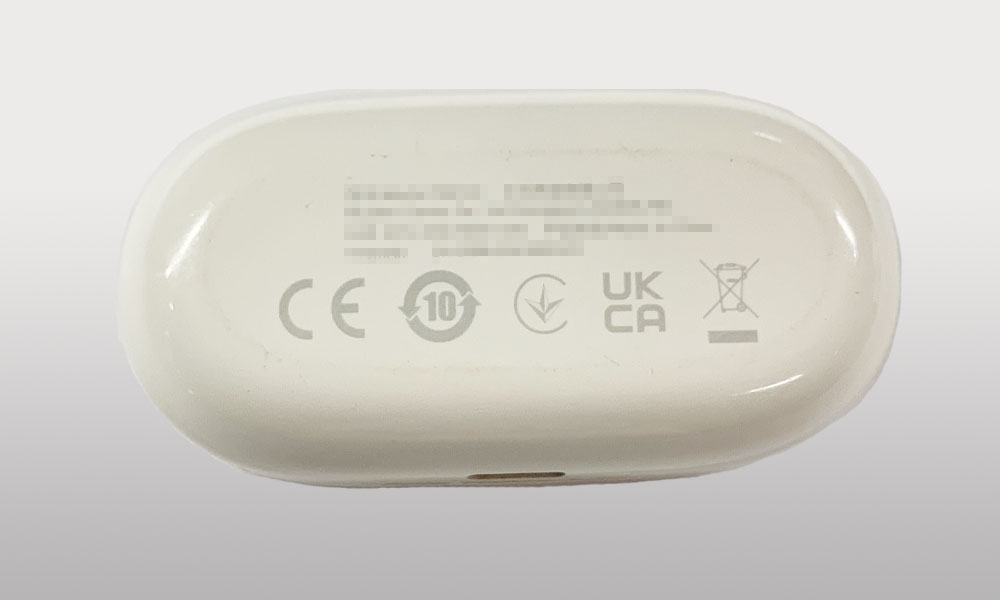

充(chong)電倉底部(bu)是(shi)相關生產參數和制造(zao)信息。

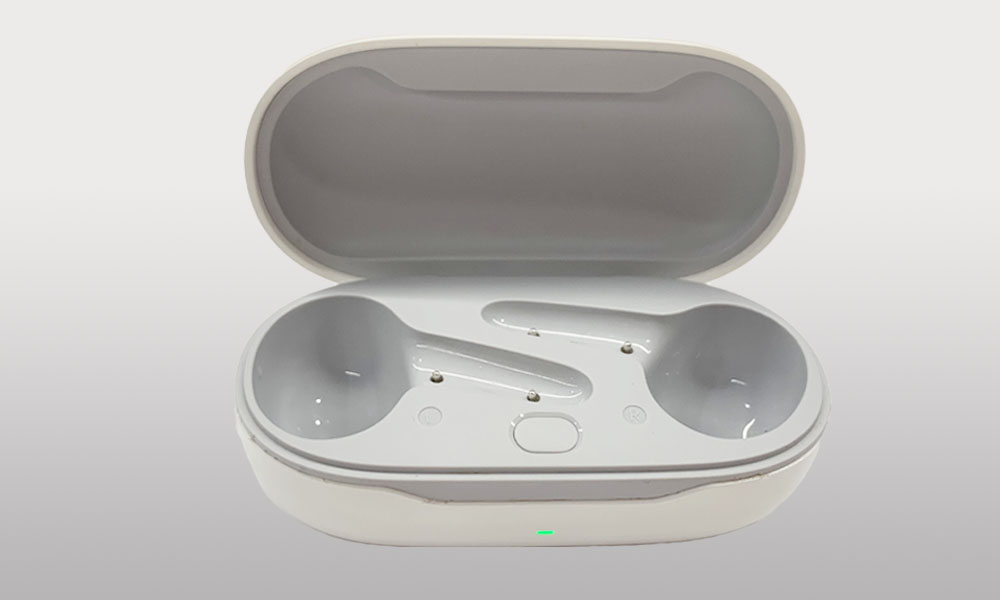

打開充電倉蓋，指示燈顯示綠色。坐艙內部結(jie)構，也是光滑的兩(liang)面，可有效保護耳機，減少磨損。

充電倉拆解

前面我(wo)們已經詳細了(le)解了(le)這款TWS耳機充電(dian)(dian)倉(cang)的外觀設計，下面我(wo)們拆解看看充電(dian)(dian)倉(cang)的內(nei)部結構和配置(zhi)。

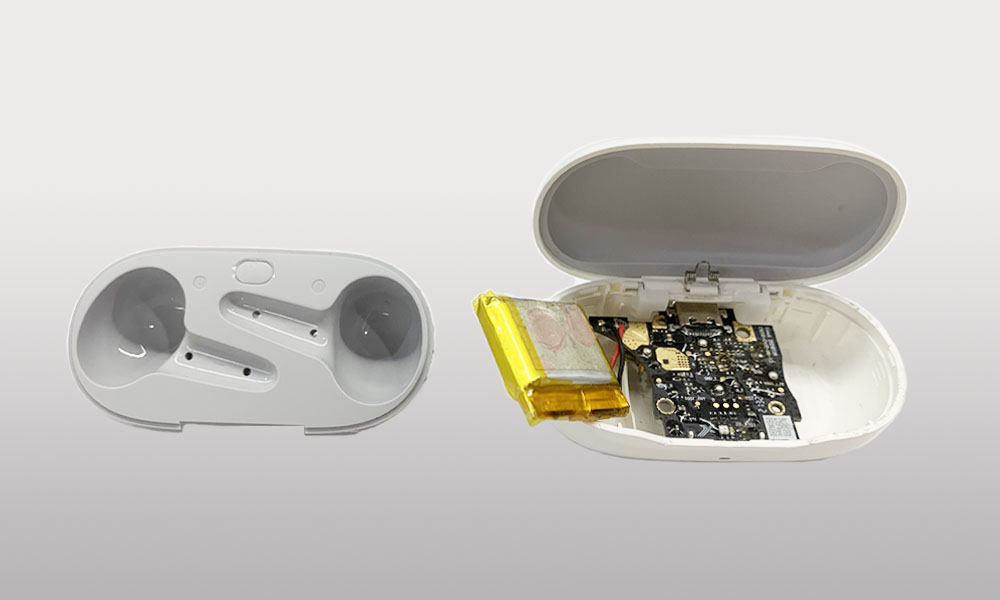

打開翻蓋，拆(chai)解(jie)座(zuo)(zuo)艙，里面是座(zuo)(zuo)艙連接殼、電路板和電池。

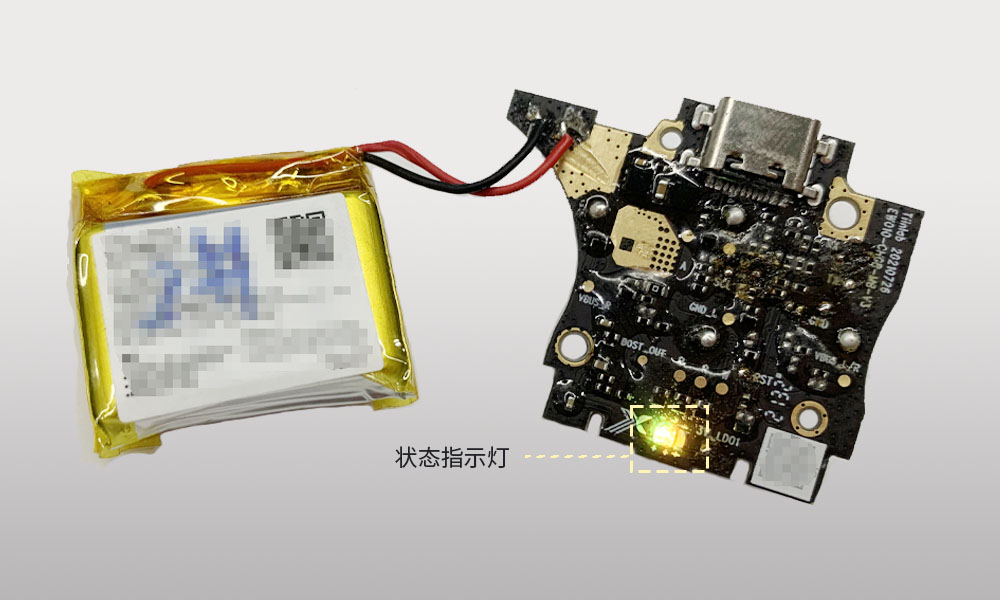

此處是一個狀態指(zhi)示(shi)燈(deng)。當正(zheng)在(zai)充電(dian)且(qie)電(dian)量(liang)≥90%時(shi)，綠燈(deng)常亮，否則(ze)黃燈(deng)常亮；電(dian)量(liang)≥60%時(shi)，開蓋(gai)綠燈(deng)亮10S后熄滅(mie)；電(dian)量(liang)處于20%-60%時(shi)，開蓋(gai)黃燈(deng)亮10S后熄滅(mie)；電(dian)量(liang)＜20%時(shi)，開蓋(gai)紅燈(deng)亮10S后熄滅(mie)。

此外，充電(dian)倉(cang)電(dian)量(liang)耗盡，指示燈不亮；拔掉充電(dian)器的(de)同(tong)時，指示燈也(ye)會熄滅(mie)。

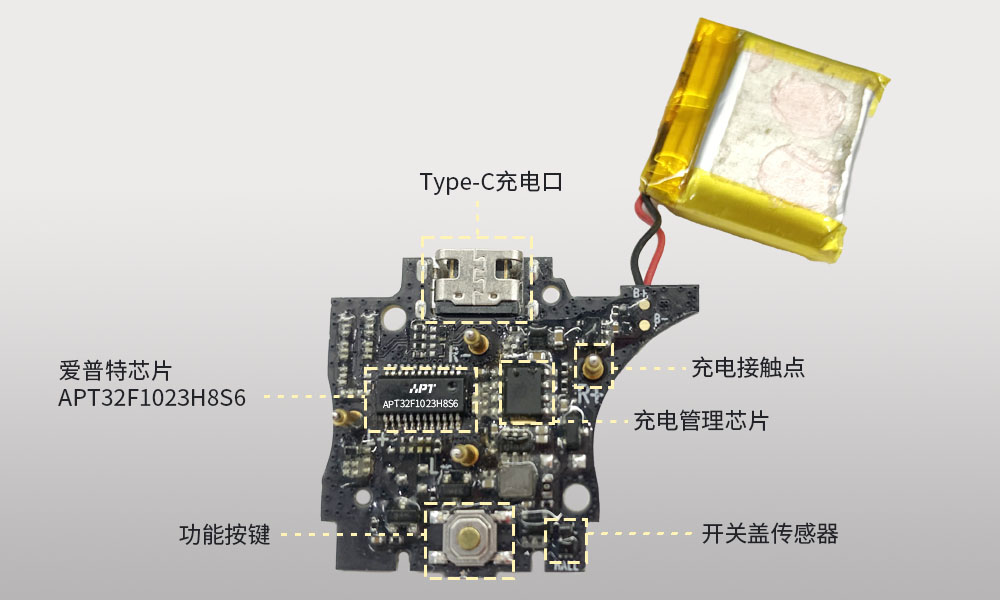

主控(kong)板(ban)對(dui)應的區(qu)塊(kuai)如上，分(fen)別有Type-C充電(dian)(dian)口、充電(dian)(dian)接(jie)觸點、充電(dian)(dian)管(guan)理芯片、開關(guan)蓋傳感器(qi)、功能按鍵等。

      · Type-C充電口：通過連接數據線，實現(xian)外接電源為充電倉充電

      · 充電接觸(chu)點:一共有4個，分別對應左右耳塞，關蓋后充電倉自動(dong)為(wei)耳機充電；

      · 開關蓋傳(chuan)感器:在首次打開充電倉的時候，手機將自動彈窗并進入藍(lan)牙配(pei)對狀(zhuang)態，首次配(pei)對成功后，再(zai)次使用(yong)時，開蓋即連；

   ;   · 功能按鍵(jian):耳機在充電(dian)倉內，按鍵(jian)2S進入配(pei)對狀態；按鍵(jian)10S進入恢復(fu)出廠設置(zhi)；

      · 主控(kong)芯(xin)片(pian):使(shi)用的(de)是愛普特微電子的(de)APT32F1023H8S6。此款(kuan)芯(xin)片(pian)是基(ji)于全(quan)國(guo)產(chan)RISC CPU內核開發的(de)32位高性能單片(pian)機。

APT32F1023芯片特性如下：

·48MHz內振

速度快方(fang)便實施QI-EPP協議

·所有端口可做雙邊沿觸發外中斷

端口任選作(zuo)為解碼端口

·Flash空間64K，Ram空間4K

大(da)空間(jian)，可以實現兼容多(duo)種私有協議(yi)

·3組互補帶死區16位PWM

驅動線圈(quan)充(chong)電

互補可以(yi)實現半橋(qiao)(qiao)或者(zhe)全橋(qiao)(qiao)方式(shi)調節能量

死區可以(yi)實現保護(hu)MOS，同(tong)時調節(jie)能量

可(ke)以實現多線(xian)圈3個設(she)備同時充電

·2組互補16位PWM

實現EPP協議，實現供電線圈對受(shou)電線圈移頻方式通信

實現呼吸燈

·2個基礎BT定時器

BT0用于電(dian)流和電(dian)壓(ya)解碼，并且(qie)濾(lv)掉(diao)雜(za)波

BT1用(yong)于配合(he)ETCB實(shi)現(xian)移頻通信(xin)

·ETCB聯動模塊

可以實現多路ADC一齊轉換同時讀出(chu)數(shu)據

實現移頻通信或其他不占用中斷資源(yuan)的應用

·17個觸摸引腳

·適合車載無線充觸碰卡扣開或鎖，或者其他功能

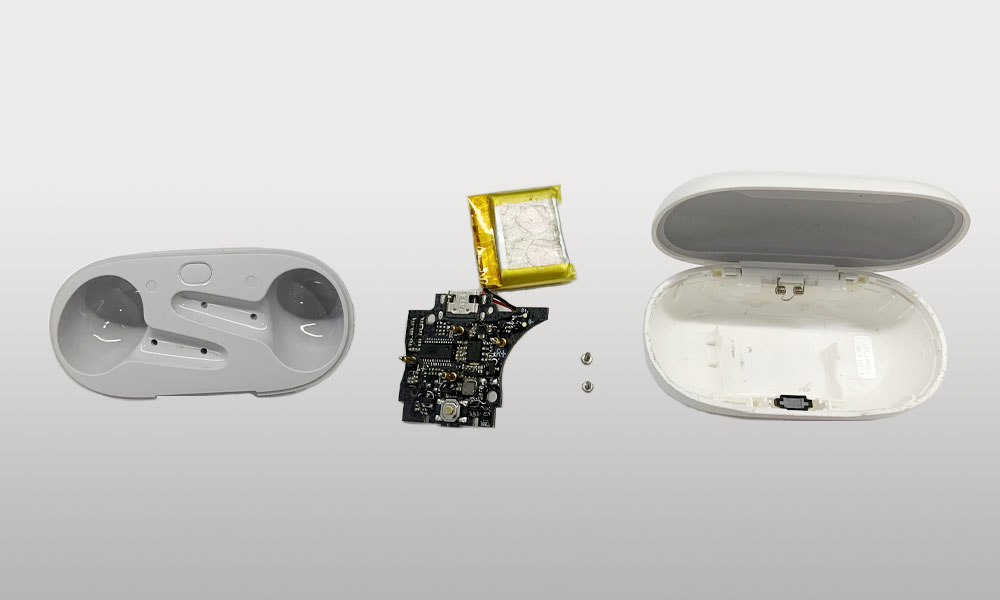

充電倉拆(chai)解(jie)全家(jia)福

總結

通過(guo)(guo)拆解(jie)這款TWS耳機充電(dian)(dian)倉可看到，產(chan)品(pin)的(de)(de)主(zhu)控(kong)芯(xin)片采(cai)用的(de)(de)是全(quan)(quan)國產(chan)32位MCU領(ling)軍企業愛(ai)普(pu)特(te)的(de)(de)全(quan)(quan)國產(chan)高可靠性32位MCU—APT32F1023H8S6。這是愛(ai)普(pu)特(te)基于國產(chan)RISC核架構和其(qi)自研(yan)的(de)(de)微處(chu)理器(qi)IP庫研(yan)發(fa)設(she)(she)(she)計的(de)(de)，采(cai)用工業級標準設(she)(she)(she)計，主(zhu)頻(pin)最高可達(da)48MHz，擁有(you)豐(feng)富外設(she)(she)(she)接口，支持硬(ying)件CRC、獨立除(chu)法器(qi)，支持內(nei)部模塊互聯觸發(fa)，搭(da)載增強型PWM，12位高精(jing)度(du)的(de)(de)ADC，帶有(you)Touch功(gong)能，并通過(guo)(guo)CS 10V A級測試。此外，APT32F102系列芯(xin)片還具有(you)超高可靠性，經過(guo)(guo)嚴苛的(de)(de)產(chan)品(pin)測試驗證和工業級的(de)(de)可靠性測試，以確保產(chan)品(pin)的(de)(de)高品(pin)質交付。目前APT32F102X系列產(chan)品(pin)除(chu)了TWS耳機倉外，還廣泛應用于工業控(kong)制(zhi)，觸控(kong)家電(dian)(dian)，消費電(dian)(dian)子設(she)(she)(she)備，可穿戴設(she)(she)(she)備等領(ling)域。
