近日，全國產32位MCU領軍企業愛普特微電子，針對電機控制、變頻等應用市場，發布了一款全國產、高可靠32位MCU—APT32F171。該系列產品是采用全國產RISC內核，具有加強模擬性能，1.8V ~ 5.5V工作電壓范圍，48MHz CPU主頻。支持硬件CRC，獨立除法器，內嵌多達6個獨立模擬比較器，2個運算放大器，15路12位高速ADC，多達30個GPIO，均支持外部中斷，最多8個大電流驅動管腳；支持3組6路互補帶死區模式的PWM輸出等。
具備高可靠性、高集成、低功耗、易開發和價格優惠等優勢于一體的全國產32位MCU APT32F171，為家電設備、工業設備、逆變等市場領域提供了更優國產芯選擇。
APT32F171主要性能優勢：
48MHz的32位高性能CPU
· 16個32位通用寄存器
· 高效的2級執行流水線
· 中斷控制器：支持動態配置的可嵌套中斷(NVIC)
· 增強的時鐘和功耗控制器(SYSCON)
· 硬件除法器(HWDIV)
· 靈活的事件觸發選擇控制器(ETCB)
· CRC控制器(CRC)
存儲器資源
· 64KBytes程序存儲，2KBytes數據存儲
· 8KBytes SRAM
通訊接口
· 1 x UART/1 x USART
強大的定時器資源
· 1 x 獨立看門狗定時器(IWDT)
· 1 x 8位窗口看門狗定時器(WWDT)
· 1 x 16位2路同步定時器/計數器，支持PWM功能(GPT)
· 4 x 16位基本計時TIMER(Basic Timer)
· 1 x 16位增強型計數器，3組6路PWM輸出，支持死區、互補、比較器聯動(EPT)
模擬外設
· 15路12位ADC，最大轉換速度1MSPS
· 6路獨立比較器，每個比較器，可獨立選擇內部126個參考電壓可對外輸出的電壓基準源
· 2路可調增益的運算放大器
特色功能
· 8個大電流驅動管腳，每個管腳支持灌入最大電流為120mA
APT32F171在電機應用中的實例：

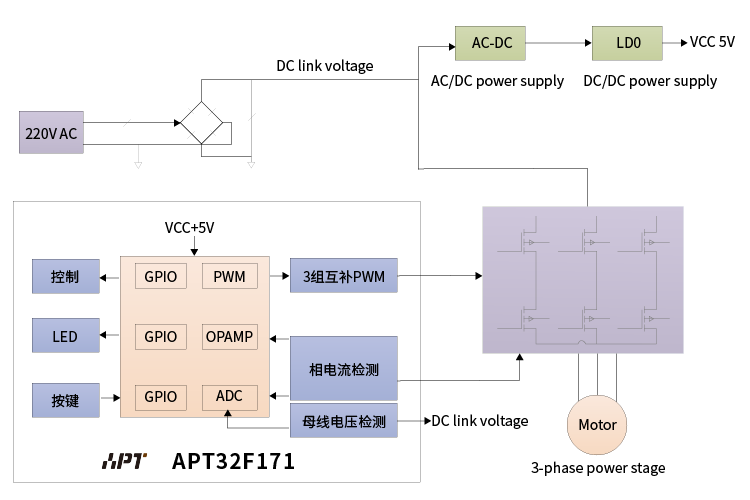

模塊框圖：
使用APT32F171系列產品高速風筒方案框圖
應用特點：
-
· 電壓范圍：AC160V~220V,功率范圍：50W~150W
· 閉環方式：速度閉環 功率閉環
· 控制方式：雙電阻無感FOC控制
· 功率閉環：波動小于0.5%（50W~150W）
· 速度閉環：波動小于0.4%（10000RPM~80000RPM）
· 電機從靜止到最高轉速只需0.5s，啟動平穩不抖動
· 硬件PID溫度控制，可實現300次/s溫度檢測，溫度控制精度小于1°
· 通過匹配吸入功率，實時檢測電機運行狀態，實現堵風口精確報警
· 過欠壓保護，過流保護，堵轉保護，缺相保護，功率保護，啟動保護
· 控制板電路簡單，元器件少，降低成本，提高系統可靠性
· 使用內部集成的運算放大器，減少外圍器件，增益可配置，降低成本，靈活性高
· 最快轉換速率1MSPS的12位ADC，內部高精度電壓參考源，保證精準的ADC采集，采樣精準，控制更穩定，安全性提高· 精準恒溫控制
APT32F171電機評估板示意圖
APT32F171不僅性能優越，還具備超高可靠性。APT32F171系列產品均經過嚴苛的產品測試驗證和工業級的可靠性測試，以確保產品的高品質交付。目前APT32F171系列可提供5種封裝10個型號。另外，愛普特還可提供從芯片到程序代碼庫、開發套件、量產燒錄、設計方案等完整成熟的工具鏈支持，致力于為用戶打造易開發的產品生態，幫助客戶快速提升產品競爭力。
目前APT32F171已正式量產出貨，并可提供樣品，更多數據資料或樣品申請，可聯系愛普特微電子獲取。
