前言
隨著生活中用電設備的增加，對供電的可靠性、方便性、即時性的要求也在不斷提高。
此款三合一立式磁吸無線充電器，有三個充電區域，可選擇任意一個位置充電，也可支持三個設備同時充電，打破空間限制，提高充電效率。
無線充的外觀介紹

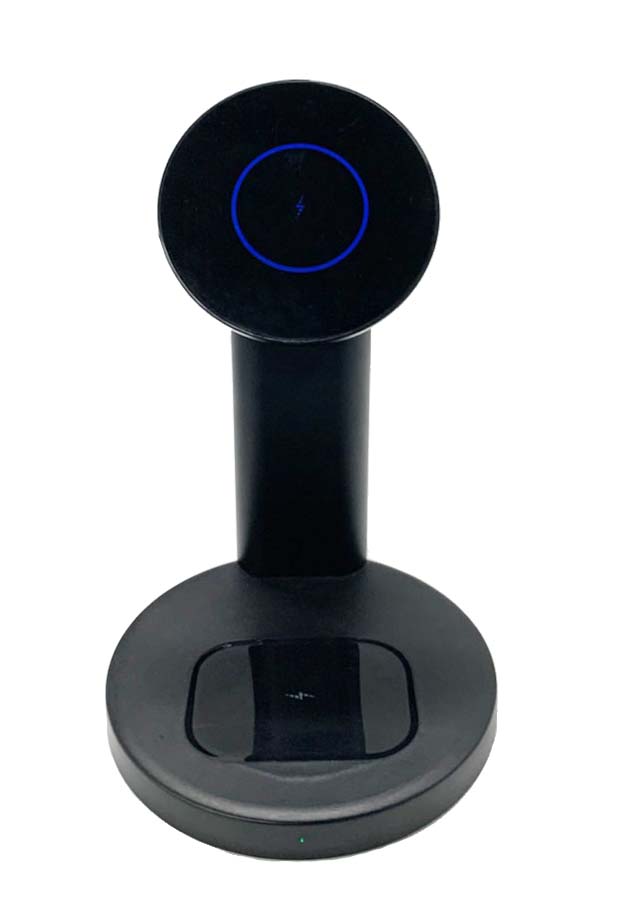

此款無線充電器是立式三充方式，分別有斜面磁吸面板、底部扁平面板和后方扁平面板。整體顏色為黑色，充電區域有閃電小圖標提示。外殼做了兩面高光處理，邊緣圓潤光滑，整體線條流暢，簡潔大方。
外觀方面，是采用直立豎直結構，底座+磁吸+掛充布局分明。
待機時，拉取適配器輸出9V電壓待機，功耗約0.35W。
單充效果

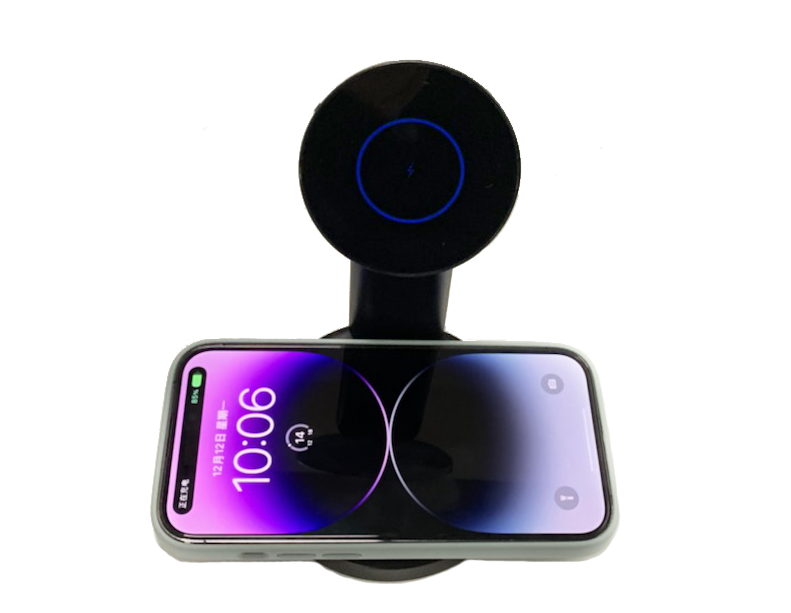

頂部磁吸盤給iPhone14充電，適配器輸出9V的驅動電壓，電流爬升至0.76A，功耗約7.0W。
底座給AirPods三代充電時，適配器輸出9V的驅動電壓，電流降至0.14A，功耗約1.3W。
掛充部分給iWatch充電時，適配器仍輸出9V的驅動電壓，電流降至0.13A，功耗約1.2W。
三充效果
同時給手機、AirPods、iWatch進行充電，適配器輸出9V的驅動電壓，電流升至1.2A，功耗約11.4W。這款立式無線充設置了多充保護裝置，可防止斷充、充電過熱等現象，提高安全性、可靠性！
底座線圈是個“萬金油”，可以提供1.5W~15W符合QI協議設備充電。
拆機
現在我們來拆解頂部磁吸部分。
強磁磁條構成的環形吸盤，中間擺放標準線圈，強磁吸的存在讓手機獲得可靠的充電效率。該磁吸盤可90°~ 135°傾斜調節。

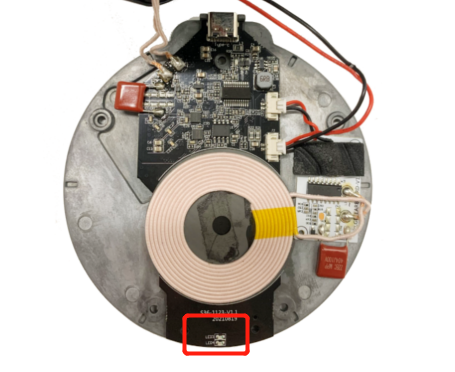

現在進行拆機，先行拆開底座。映入眼前的是線圈及黑漆PCB。在此之下有塊分量十足的配重鐵片。這塊配重貼片的存在，除了可防傾倒外，還有十足的重量感。

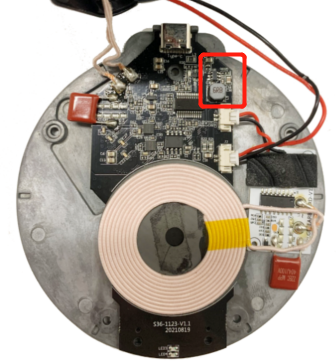

此區域是升降壓電路，負責將電壓轉換成各線圈所需的電壓。

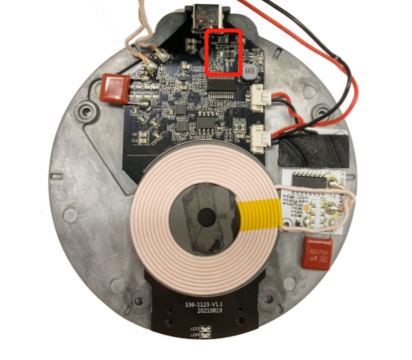

此處是驅動MOS。

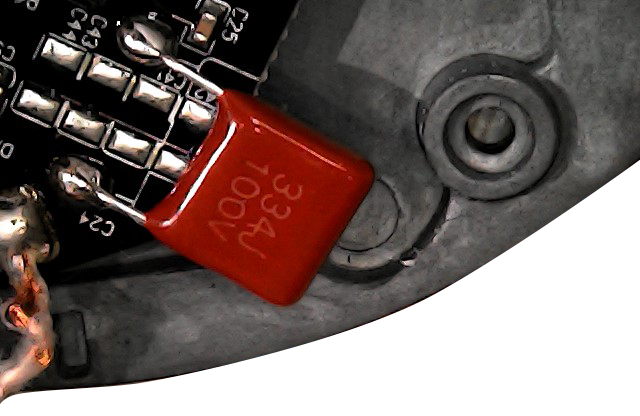

滌綸330NF電容，與標準線圈組成低成本諧振送電方案。
358雙運放，負責將解碼信號解調和整形。
PH座，上排給底座供電，下排給掛充供電。
QC電路，可以從適配器獲得最高12V供電電壓。

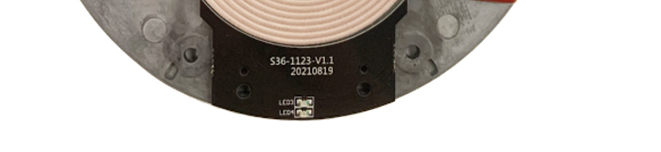

LED狀態指示顯示燈，可指示充電或者故障狀態。
主控板上使用的是愛普特微電子推出的APT32F1023芯片。此芯片是基于全國產RISC CPU內核開發的32位高性能32位單片機。
APT32F1023芯片特性如下：
· 所有端口可做雙邊沿觸發外中斷速度快，方便實施QI-EPP協議
· Flash空間64K，RAM空間4K端口可任選作為解碼端口
· 3組互補帶死區16位PWM大空間，可以實現兼容多種私有協議
· 2組互補16位PWM可驅動線圈充電
互補可以實現半橋或者全橋方式調節能量
死區可以實現保護MOS，同時調節能量
可實現多線圈3個設備同時充電
· 2個基礎BT定時器實現EPP協議，實現供電線圈對受電線圈移頻方式通信
實現呼吸燈功能
· ETCB聯動模塊BT0用于電流和電壓解碼，并且濾掉雜波
BT1用于配合ETCB實現移頻通信
· 17個觸摸引腳可以實現多路ADC一起轉換同時讀出數據
實現移頻通信或其他不占用中斷資源的應用
適合車載無線充觸碰卡扣開或鎖，或者其他功能
接下來我們看下掛充的內部結構，是一組線圈+電路。
拆解完畢，上個全家福
總結
通過拆解此款三合一立式無線充可看到，產品的主控芯片采用的是愛普特全國產高可靠性32位MCU—APT32F1023。這是愛普特基于國產RISC核架構和其自研的微處理器IP庫研發設計的，采用工業級標準設計，主頻最高可達48MHz，擁有豐富外設接口，支持硬件CRC、獨立除法器，支持內部模塊互聯觸發，搭載增強型PWM，12位高精度的ADC，帶有Touch功能，并通過CS 10V A級測試。目前APT32F102X廣泛應用于工業控制，觸控家電，消費電子設備，可穿戴設備等領域。
同時，愛普特還配套了完整的開發套件，如數據手冊、軟件驅動庫、易用的開發工具、圖形化調試工具、SDK組件等工具，幫助提高研發效率，加速產品落地。
