手機無線充電是電能傳輸的一種方式，優點在于非接觸、隨放隨充、操作方便、充電效率高，充電口無磨損。

 愛普特推出15W手機無線單線圈單充方案，亦可改造為多線圈單充或多線圈多充。方案中使用的32位MCU，型號系列為APT32F102x。APT32F102x基于平頭哥半導體CPU內核，外設資源豐富，可用于開發無線充需求的外設資源：48MHz內振主頻，22個I/O，64K-Flash，4K-SRAM，3組互補帶死區的16位PWM，多通道一次性采集完成12位ADC，ETCB聯動模塊。優勢資源48MHz內振可以輕松實現QI快充協議編碼，PWM通過ETCB聯動定時器實施快充協議，3組互補帶死區PWM，可以擴展多線圈單充或多線圈三充。

方案特性：

1. 48MHz主頻通過ETCB聯動實現QI快充協議，縮短開發時間

2. APT32F102x可實現單線圈單充、多線圈單充、多線圈三充方案

3. ADC多路可一次性采集完成，無需切換

4. 高達64K-Flash存儲空間

5. 充電穩定無斷充

6. 具備過壓、欠壓、過流、欠流、過溫、線圈過壓、靜態及動態FOD等保護

方案輸出兼容：

1. WPC協議-BPP (5W)

2. 蘋果系(7.5W)

3. 三星快充-PPEDE (10W)

4. WPC協議-EPP (15W)

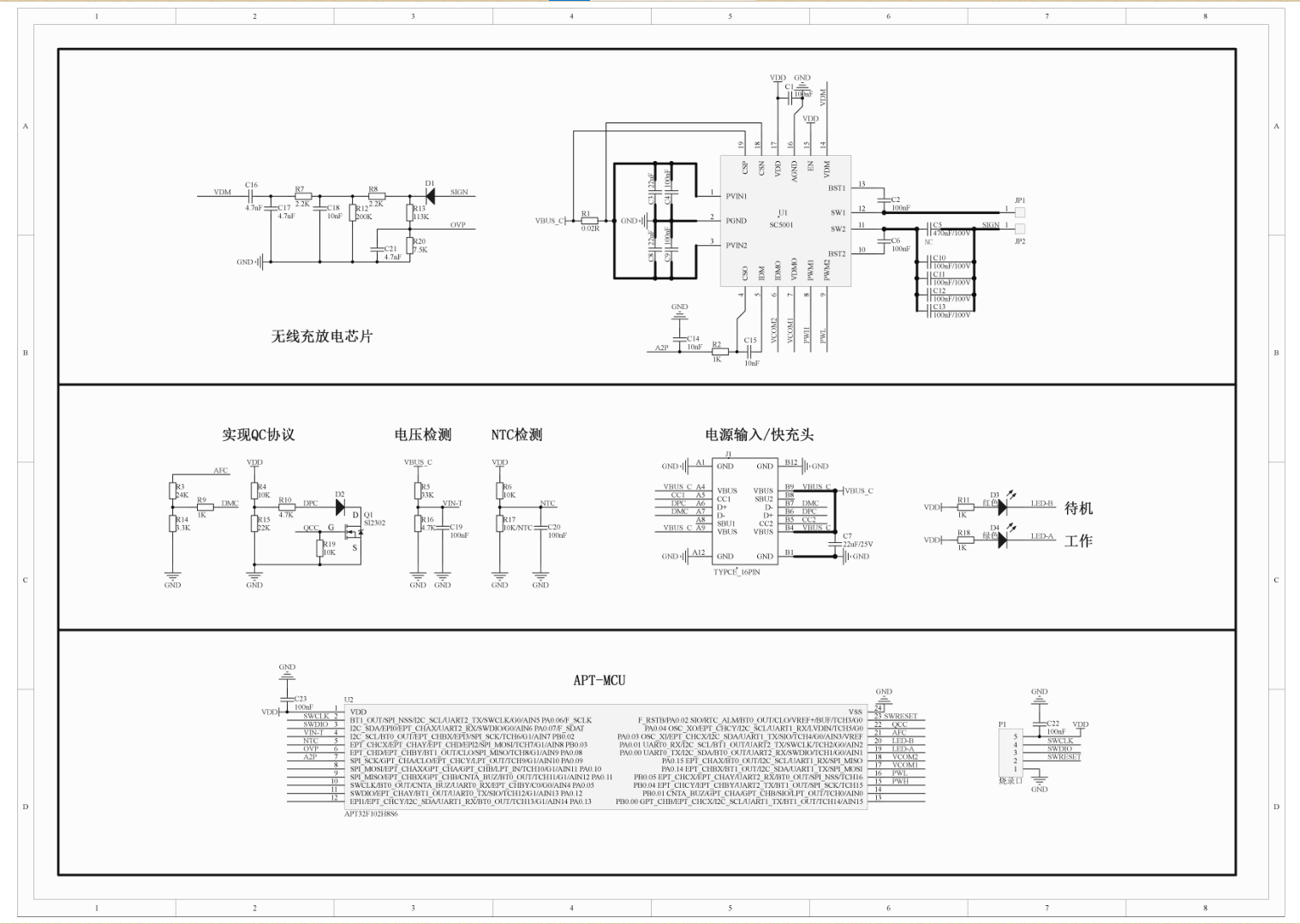

單線圈單充電路圖：

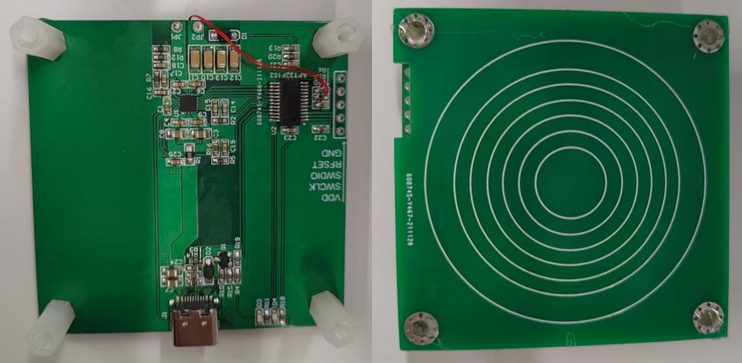

Demo板：
